Descripción

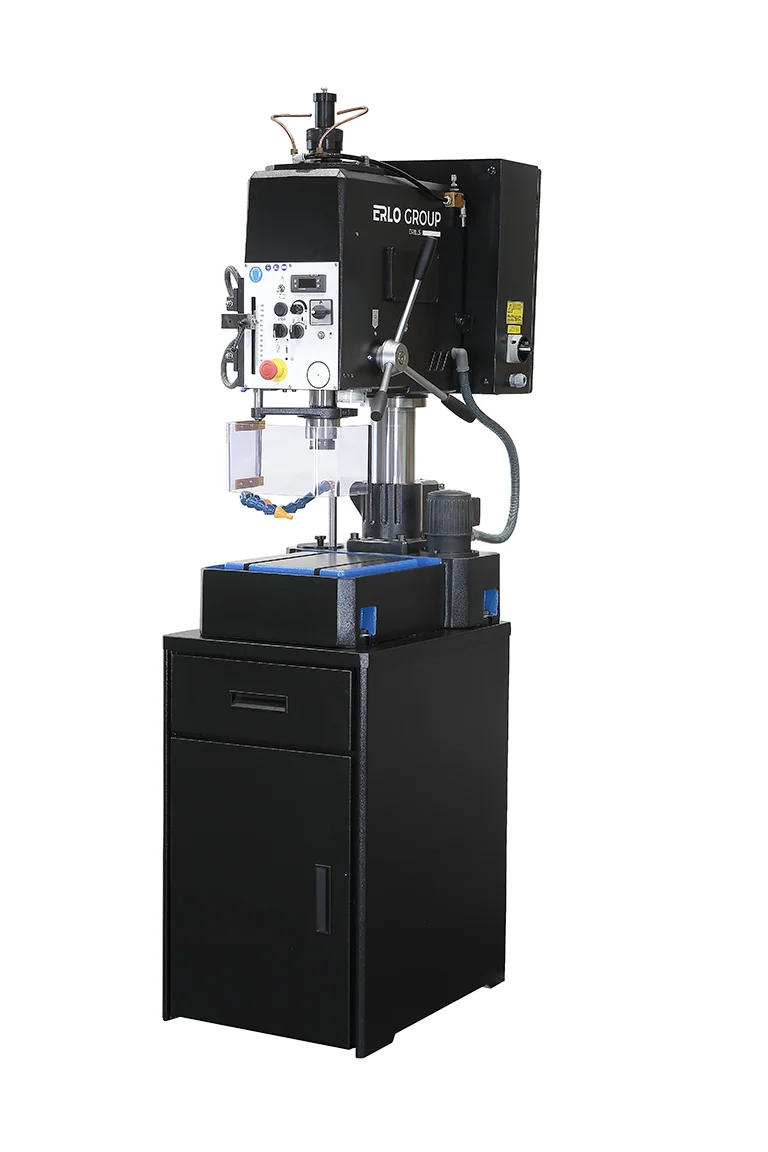

La ERLO Serie SH 18-30 es una roscadora industrial orientada a procesos de roscado automático en piezas metálicas. Su sistema con husillo patrón permite controlar el avance de roscado, ayudando a mejorar la repetibilidad en operaciones donde se requiere precisión en el paso de rosca.
Esta serie incorpora transmisión por poleas, mesa fija, cabezal desplazable y giratorio, además de selectores para trabajar en ciclo manual o automático y ciclo único o continuo.
Roscado automático con control de ciclo
La Serie SH cuenta con 1 husillo patrón incluido, con paso a determinar según la aplicación. También dispone de topes y micros ajustables para profundidad, inversión y parada, además de dispositivo de frenada por variador.
Entre sus características principales se encuentran:
- Transmisión por poleas.
- Avance automático de roscado.
- Husillo patrón para roscado automático.
- Mesa fija.
- Cabezal desplazable y giratorio.
- Cono Morse CM3.
- Recorrido máximo del husillo de 90 mm.
- Mesa de trabajo de 270 x 270 mm.
- Columna de 100 mm de diámetro.
- Selector de ciclo manual / automático.
- Selector de ciclo único / continuo.
- Protector de brocas con micro de parada.
- Equipo conforme a normas CE.
Versión disponible
| Modelo | Capacidad de taladrado en acero | Capacidad de roscado en acero | Potencia del motor | Transmisión |
|---|---|---|---|---|
| SH.18 | Ø18 mm | M14 | 1,12 kW | Poleas |
Especificaciones técnicas principales
| Característica | SH.18 |
|---|---|
| Capacidad máxima de taladrado en acero St. 50/60 | Ø18 mm |
| Capacidad máxima de roscado en acero St. 50/60 | M14 |
| Cono Morse | CM3 |
| Recorrido máximo del husillo | 90 mm |
| Potencia del motor principal | 1,12 kW |
| Transmisión | Poleas |
| Número de velocidades | 10 |
| Rango de velocidades | 245 – 355 – 490 – 710 – 835 – 1240 – 1670 – 2000 – 2480 – 4000 rpm |
| Mesa de trabajo | 270 x 270 mm |
| Diámetro de columna | 100 mm |
| Distancia husillo-columna | 250 mm |
| Peso neto sin/con mesa intermedia | 190 / 240 kg |
Aplicaciones recomendadas
La roscadora industrial ERLO Serie SH 18-30 es una opción adecuada para empresas que requieren operaciones de roscado repetitivas, controladas y seguras.
Puede utilizarse en:
- Talleres metalmecánicos.
- Plantas de producción.
- Procesos de roscado automático.
- Fabricación de piezas metálicas roscadas.
- Puestos de trabajo que requieren ciclo único o continuo.
- Operaciones donde se necesita control de profundidad, inversión y parada.
Cotiza tu roscadora industrial ERLO con Aeromaquinados
En Aeromaquinados te ayudamos a validar si la ERLO Serie SH 18-30 es adecuada para tu proceso de roscado, según el tipo de rosca, paso requerido, material de trabajo y accesorios necesarios.
Solicita asesoría para definir la configuración de husillo patrón, mesa intermedia, refrigeración y demás elementos requeridos para tu aplicación.
Descarga la ficha técnica de la ERLO Serie SH 18-30
Consulta en detalle la capacidad de roscado, transmisión, velocidades, dimensiones, husillo patrón, equipamiento opcional y accesorios disponibles para esta roscadora industrial ERLO.
