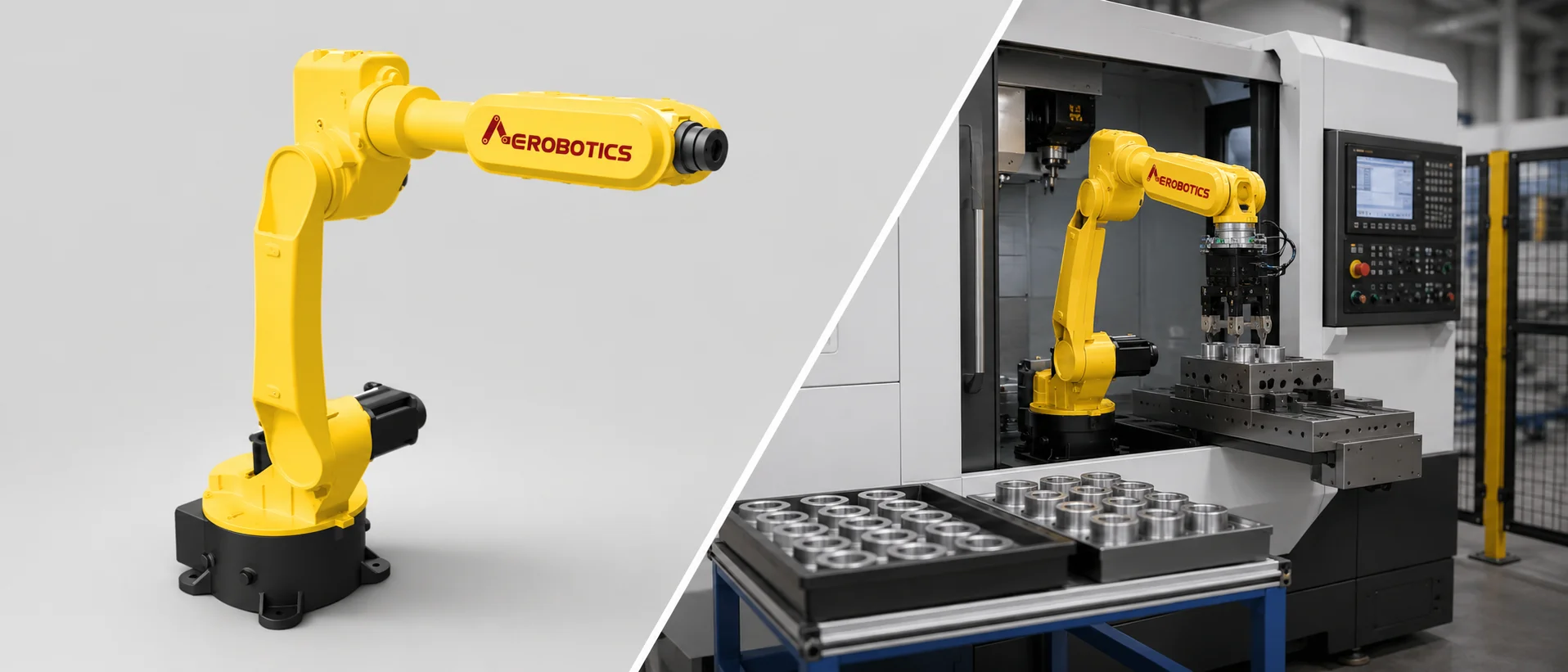

Automatiza la alimentación de piezas y el retiro del material mecanizado con un robot para carga y descarga adaptado a las condiciones de tu proceso. Estas soluciones pueden integrarse con tornos CNC, centros de mecanizado y otras máquinas industriales para mantener una operación más continua, organizada y segura.
En Aeromaquinados te ayudamos a evaluar el peso y las dimensiones de las piezas, el alcance requerido, el tiempo de ciclo y el espacio disponible para seleccionar el robot, la pinza y los componentes de automatización adecuados.
Una solución de carga y descarga debe configurarse de acuerdo con la máquina, las piezas y el ritmo de producción. Estos son algunos de los aspectos técnicos más importantes al momento de definir el sistema:
Implementar robots de carga y descarga permite mejorar el aprovechamiento de las máquinas y organizar mejor las tareas dentro del área de producción.
Los robots pueden adaptarse a diferentes equipos de mecanizado para abastecerlos con materia prima, retirar las piezas terminadas y trasladarlas hacia la siguiente etapa del proceso. La configuración cambia según el acceso a la máquina, el sistema de sujeción, la geometría de las piezas y el tiempo disponible entre ciclos.
| Tipo de máquina | Función del robot | Aplicaciones habituales | Aspectos por evaluar |
|---|---|---|---|
| Torno CNC | Retira la pieza terminada del plato o mandril e introduce una nueva pieza para continuar el mecanizado. | Ejes, bujes, conectores, componentes cilíndricos y piezas torneadas en serie. | Apertura de puerta, accionamiento del plato, longitud de la pieza y retiro de virutas. |
| Centro de mecanizado vertical | Coloca la pieza sobre la mordaza o dispositivo de sujeción y la retira cuando finaliza el ciclo. | Placas, carcasas, soportes, moldes y componentes mecanizados por varias caras. | Altura de acceso, orientación de la pieza, sistema de fijación y espacio frente a la máquina. |
| Centro de mecanizado horizontal | Alimenta piezas o pallets y los transfiere entre la máquina y las estaciones de entrada o salida. | Producción repetitiva de piezas complejas, mecanizado en varias caras y procesos con pallets. | Peso de los componentes, alcance necesario y compatibilidad con el cambiador de pallets. |
| Celda con varias máquinas | Traslada las piezas entre dos o más equipos y coordina el orden de cada operación. | Procesos consecutivos de torneado, fresado, inspección, lavado o acabado. | Distribución de planta, tiempos de ciclo, recorridos y capacidad del robot para atender todos los puntos. |
La automatización de un torno CNC suele enfocarse en agilizar la sustitución de piezas entre ciclos, mientras que la automatización de un centro de mecanizado puede requerir mayor control sobre la orientación y el posicionamiento dentro del dispositivo de sujeción. Por esta razón, cada proyecto debe evaluarse a partir del flujo completo de producción y no solamente del modelo de la máquina.
Analizamos tu máquina, las piezas que necesitas manipular y el ritmo actual de producción para ayudarte a definir una solución de carga y descarga viable. Comparte con nuestro equipo el tipo de CNC, el peso de las piezas, el tiempo de ciclo y el espacio disponible en planta.
Una solución de machine tending puede organizarse de distintas formas según el volumen de producción, la variedad de referencias y la distribución del área de trabajo. Estas son algunas de las configuraciones más utilizadas:
El robot se instala frente a una máquina y trabaja dentro de un área delimitada. Esta configuración resulta apropiada para procesos repetitivos, ciclos frecuentes y piezas que requieren velocidad, alcance o una capacidad de carga elevada.
Puede complementarse con mesas de alimentación, pallets, transportadores y estaciones independientes para piezas terminadas.
Un robot colaborativo puede ser una alternativa para procesos con cambios frecuentes, espacios reducidos o volúmenes de producción variables. Su instalación permite desarrollar una automatización progresiva y reorganizar el sistema cuando cambian las necesidades del proceso.
La posibilidad de trabajar cerca de los operarios debe definirse mediante una evaluación de riesgos que considere la pieza, la pinza, la velocidad y los movimientos programados.
La incorporación de una pinza doble permite retirar la pieza mecanizada y tener preparada la siguiente pieza dentro de un mismo ciclo de acceso a la máquina. Esta configuración puede reducir el tiempo de intercambio, especialmente en producciones repetitivas.
Su viabilidad depende del peso combinado de las piezas, la herramienta instalada y la capacidad total del brazo robótico.
Las piezas se organizan previamente en posiciones definidas para que el robot pueda tomarlas de manera secuencial. Es una solución conveniente cuando las referencias mantienen dimensiones y orientaciones constantes.
La cantidad de piezas disponibles determina el periodo durante el cual la celda puede operar antes de requerir una nueva carga manual.
Cuando las piezas no llegan en una posición fija, una cámara puede ayudar al robot a reconocer su ubicación y orientación. Esta configuración es útil para procesos con mayor variabilidad o sistemas de alimentación menos estructurados.
La visión también puede utilizarse para verificar presencia, posición o referencia antes de introducir la pieza en la máquina.
El brazo robótico puede ubicarse entre diferentes equipos o desplazarse sobre un eje lineal para ampliar su área de trabajo. De esta manera, una misma solución puede coordinar procesos consecutivos o atender máquinas con tiempos de ciclo compatibles.
Antes de elegir esta configuración es necesario analizar los recorridos, las posibles esperas y la secuencia de producción para evitar que una máquina permanezca detenida mientras el robot atiende otra operación.
El precio de un robot para carga y descarga depende del alcance completo del proyecto. Además del brazo robótico, la cotización puede incluir la ingeniería de la celda, el sistema de agarre, la alimentación de piezas, los dispositivos de seguridad y la integración con la máquina.
Por esta razón, no existe un valor único aplicable a todos los procesos. Una solución para alimentar un solo torno CNC con piezas organizadas en bandejas tendrá requerimientos diferentes a una celda diseñada para atender varias máquinas, reconocer piezas mediante visión artificial o ejecutar operaciones complementarias.
Los principales componentes que influyen en la inversión son:
Para preparar una cotización es necesario conocer la máquina que se desea automatizar, las características de las piezas y la productividad esperada. Esto permite definir una solución ajustada al proceso, sin incorporar componentes innecesarios ni limitar futuras ampliaciones.
La elección no debe basarse únicamente en la capacidad máxima del robot. También es necesario considerar la frecuencia de los cambios de producción, el nivel de autonomía esperado y la forma en que la solución se integrará al flujo actual de la planta.
La siguiente tabla sirve como orientación inicial:
| Necesidad del proceso | Alternativa por considerar | ¿Cuándo puede ser conveniente? |
|---|---|---|
| Producción repetitiva de una misma pieza | Robot industrial en celda dedicada | Cuando se necesitan ciclos constantes y una instalación orientada a una referencia estable. |
| Cambios frecuentes entre productos | Robot colaborativo o sistema reconfigurable | Cuando se trabajan lotes variables y se requiere ajustar programas, posiciones o herramientas con mayor frecuencia. |
| Reducir el tiempo de intercambio | Robot con doble pinza | Cuando el robot puede retirar la pieza terminada y colocar la siguiente durante una misma entrada a la máquina. |
| Operación durante periodos más largos | Alimentación mediante pallets o bandejas | Cuando se busca disponer de varias piezas preparadas antes de requerir una nueva intervención del operario. |
| Piezas presentadas sin una posición fija | Robot con visión artificial | Cuando el sistema debe localizar u orientar componentes antes de manipularlos. |
| Atención de diferentes equipos | Robot sobre base central o eje lineal | Cuando los tiempos de ciclo y la distribución de planta permiten que un solo sistema trabaje con varias máquinas. |
| Manipulación de piezas pesadas | Robot industrial de mayor capacidad | Cuando el peso combinado de la pieza y la herramienta supera las posibilidades de una solución liviana. |
| Espacio limitado alrededor de la máquina | Configuración compacta o colaborativa | Cuando la celda debe adaptarse a una planta existente con poca superficie disponible. |
Antes de seleccionar un modelo conviene responder estas preguntas:
Con esta información es posible comparar alternativas y elegir un robot que responda a las condiciones reales del proceso, en lugar de sobredimensionar la inversión o instalar una solución con capacidad insuficiente.
Sí. En muchos casos es posible automatizar una máquina existente, siempre que se pueda establecer comunicación con su control y adaptar elementos como la puerta, el sistema de sujeción o las señales de inicio y finalización. Antes de definir el proyecto debe revisarse el estado del equipo y las posibilidades de conexión disponibles.
El plazo cambia según la complejidad de la celda. Una instalación sencilla puede requerir menos desarrollo que un proyecto con varias máquinas, visión artificial o herramientas especiales. El proceso normalmente incluye levantamiento de información, diseño, fabricación de componentes, programación, pruebas e instalación.
Generalmente se requiere una ventana de intervención para realizar conexiones, adecuaciones, pruebas y puesta en marcha. Sin embargo, parte de la ingeniería y la programación puede prepararse previamente para reducir el tiempo de afectación sobre la operación.
Sí. Los responsables deben conocer el arranque y parada del sistema, la selección de programas, la reposición de piezas, la atención de alarmas y los procedimientos de seguridad. El nivel de capacitación dependerá de las funciones que asumirá cada operario.
Sí. El proyecto puede comenzar con la carga y descarga de una sola máquina y ampliarse posteriormente con inspección, limpieza, marcado, almacenamiento o atención de otros equipos. Esta implementación por etapas facilita validar el funcionamiento antes de aumentar el alcance.
