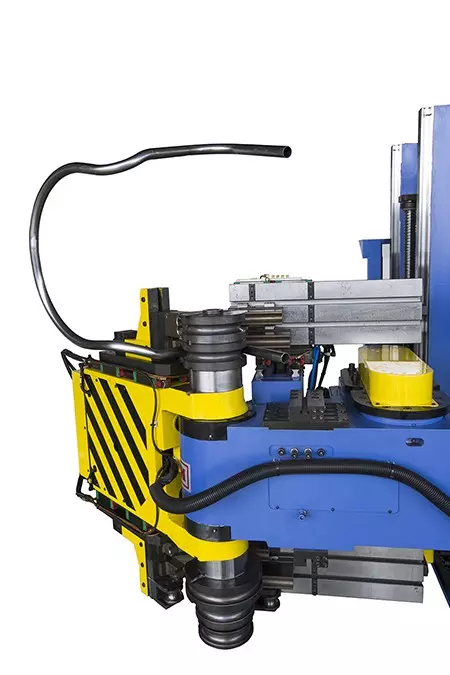

CNC-38RLLAE: Dobladora de tubos de alta precisión con función de curvado bilateral
Diseñada para operaciones exigentes, la CNC-38RLLAE de YLM combina rendimiento y control total con su sistema de curvado hacia la derecha e izquierda. Su arquitectura eléctrica completa, junto con el uso de servomotores YASKAWA, permite un control milimétrico en alimentación, rotación y doblado del tubo.
Es una máquina perfecta para fabricar componentes simétricos o con doble curvatura, como estructuras metálicas, sillas, manillares o sistemas de tubería automotriz. Todo con una excelente repetibilidad y un flujo de trabajo eficiente.
Características destacadas:
-
Tecnología eléctrica con cabezal rotativo para doblado complejo.
-
Ideal para tubos de acero al carbono hasta 38×2.3 mm.
-
Alta velocidad de alimentación (1507 mm/seg).
-
Capacidad de curvado bilateral hasta 190°.
-
Repetibilidad precisa: ±0.05 mm.
Ventajas competitivas:
-
Curvado sin necesidad de reubicar la pieza, optimizando tiempo.
-
Facilidad de programación y cambio de dirección de curvado.
-
Bajo consumo de energía en comparación con máquinas hidráulicas.
-
Menor desgaste mecánico por su estructura totalmente eléctrica.
-
Compatible con líneas de producción automatizadas.
Especificaciones técnicas principales:
| Model | CNC-38-RLLAE | |
|---|---|---|
| Max. tube o.d. bending capacity(Mild steel CLR1.5D) (mm) | 38×2.3 | |
| Range of CLR (mm) | 12-150 | |
| Max. bending radius difference (mm) | 50 | |
| Max. bending angle (°) | 190 | |
| Mandrel working distance (mm) | 2000 | |
| Manufacture speed | Max. Tube feeding speed (mm/sec) | 1507 |
| MAX. Tube rotation speed (mm/sec) | 360 | |
| Max. Tube bending speed (mm/sec) | 180 | |
| Repeatability | Tube feeding Precision (mm) | ± 0.05 |
| Tube rotation Precision (mm) | ± 0.05 | |
| Tube bending Precision (mm) | ± 0.05 | |
| Overall weight (Kgs) | 4640 | |
| Machine length (mm) | 4900 | |
| Machine width (mm) | 1770 | |
| Machine height (mm) | 1900 | |
| Operating height (mm) | 1240 | |
-
Motor: Servo YASKAWA
Ámbitos de aplicación:
-
Producción de muebles tubulares y estructuras simétricas
-
Sistemas hidráulicos y líneas HVAC automotrices
-
Equipos de ejercicio y arquitectura metálica
-
Componentes de aeronáutica y automóviles
