Descripción

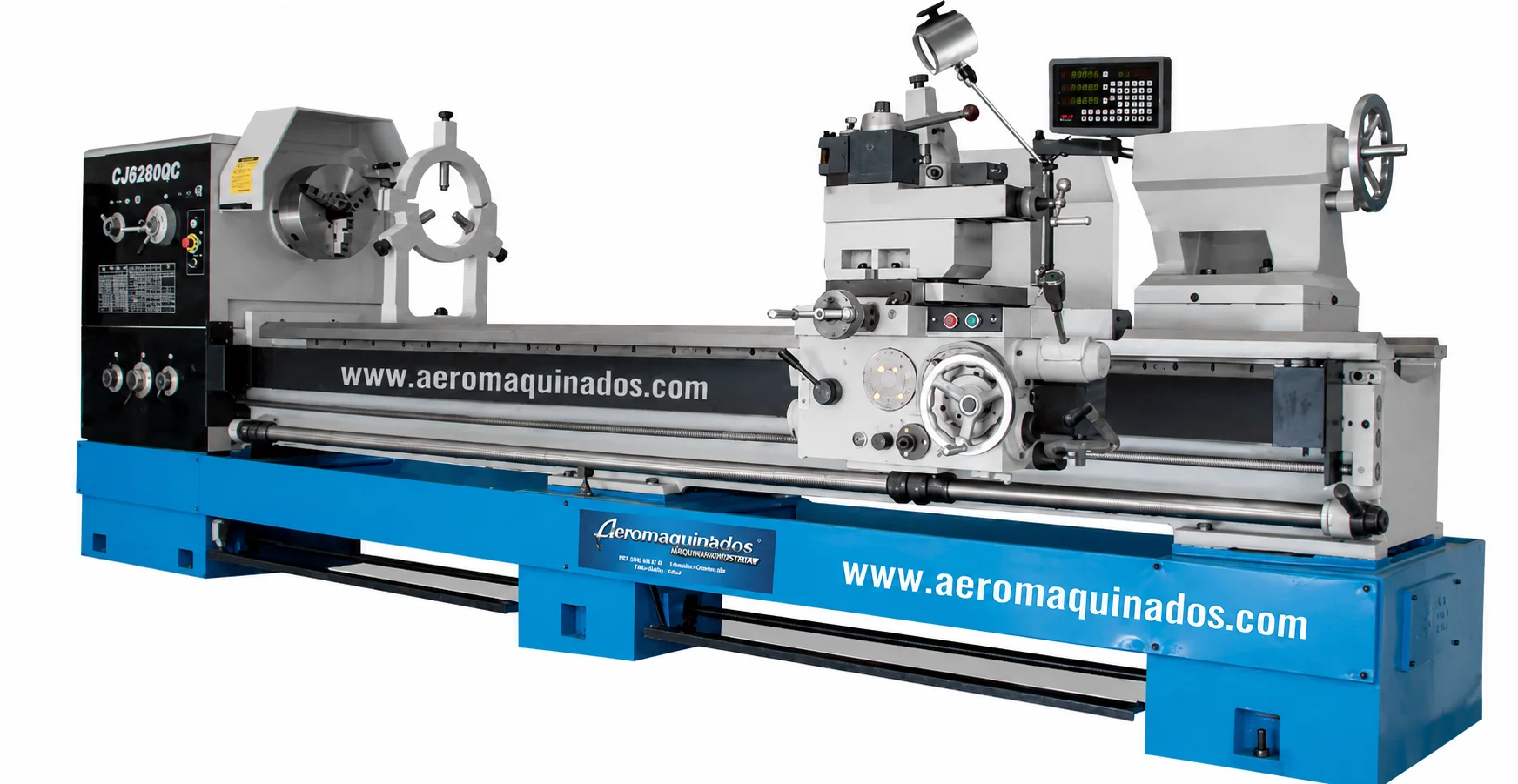

El torno paralelo CJ6280QC x 3000 está diseñado para procesos de mecanizado industrial que requieren capacidad, rigidez y precisión en piezas metálicas de gran tamaño. Es una máquina adecuada para talleres metalmecánicos, mantenimiento industrial, fabricación de componentes, reparación de ejes y trabajos de torneado sobre piezas largas o de gran diámetro.
Su configuración permite trabajar con una distancia entre puntos de 3000 mm, volteo sobre bancada de 800 mm y volteo sin escote de 1010 mm, lo que ofrece una capacidad versátil para operaciones exigentes. Además, integra un husillo de 105 mm de diámetro, 16 velocidades entre 36 y 1600 rpm, torreta convencional y motor principal de 10 HP.
Construcción y operación industrial
El CJ6280QC x 3000 cuenta con clutch, rápidos longitudinal y transversal, bancada endurecida por inducción 50 HRc, piñones templados por inducción, freno de pie, bomba de lubricación y switch de seguridad. Estas características favorecen una operación estable, segura y eficiente en procesos de mecanizado continuo.
También incluye visualizador digital de dos reglas, mandriles, plato de arrastre, indicador de carátula para roscas, lámpara halógena, puntos fijos, camisa para el husillo principal y lunetas fija y móvil, lo que facilita la operación y el ajuste de la máquina en diferentes aplicaciones industriales.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Modelo | CJ 6280QC x 3000 mm |
| Volteo sobre la bancada | 800 mm |
| Volteo sin el escote | 1010 mm |
| Volteo sobre el coche | 560 mm |
| Distancia entre puntos | 3000 mm |
| Longitud del escote | 200 mm |
| Longitud con escote | 310 mm |
| Ancho de la bancada | 510 mm |
| Diámetro del husillo | 105 mm |
| Velocidades del husillo | 36–1600 rpm / 16 velocidades |
| Rango de roscas métricas | 1–14 mm / 22 pasos |
| Roscas en pulgadas | 28–2 T.P.I / 24 pasos |
| Rango modular | 0.5–7 mm / 18 pasos |
| Rango diametral | 56–4 D.P / 24 pasos |
| Avances longitudinales | 0.063–2.52 mm/rev / 65 velocidades |
| Avances transversales | 0.027–1.07 mm/rev / 65 velocidades |
| Tipo de torreta | Convencional |
| Tamaño de herramienta | 25 x 25 mm |
| Recorrido transversal | 430 mm |
| Cono de contrapunta | Morse 5 |
| Diámetro de la camisa | 75 mm |
| Avance de la contrapunta | 150 mm |
| Motor principal | 10 HP |
| Bomba de refrigeración | 1 HP |
| Motor de los avances | 1 HP |
| Peso bruto | 4750 kg |
| Medidas | 4500 x 1150 x 1800 mm |
Características principales
- Torno paralelo industrial para mecanizado de gran capacidad.
- Volteo sobre bancada de 800 mm.
- Volteo sin escote de 1010 mm.
- Volteo sobre el coche de 560 mm.
- Distancia entre puntos de 3000 mm.
- Husillo de 105 mm de diámetro.
- Rango de velocidades de 36 a 1600 rpm.
- 16 velocidades de husillo.
- Roscado métrico, en pulgadas, modular y diametral.
- Avances longitudinales y transversales con 65 velocidades.
- Torreta convencional para herramienta de 25 x 25 mm.
- Cono de contrapunta Morse 5.
- Motor principal de 10 HP.
- Peso bruto de 4750 kg.
Otras características de operación
- Torno con clutch.
- Rápidos longitudinal y transversal de 5 m/min.
- Bancada endurecida por inducción 50 HRc.
- Piñones templados por inducción.
- Freno de pie.
- Bomba de lubricación.
- Switch de seguridad.

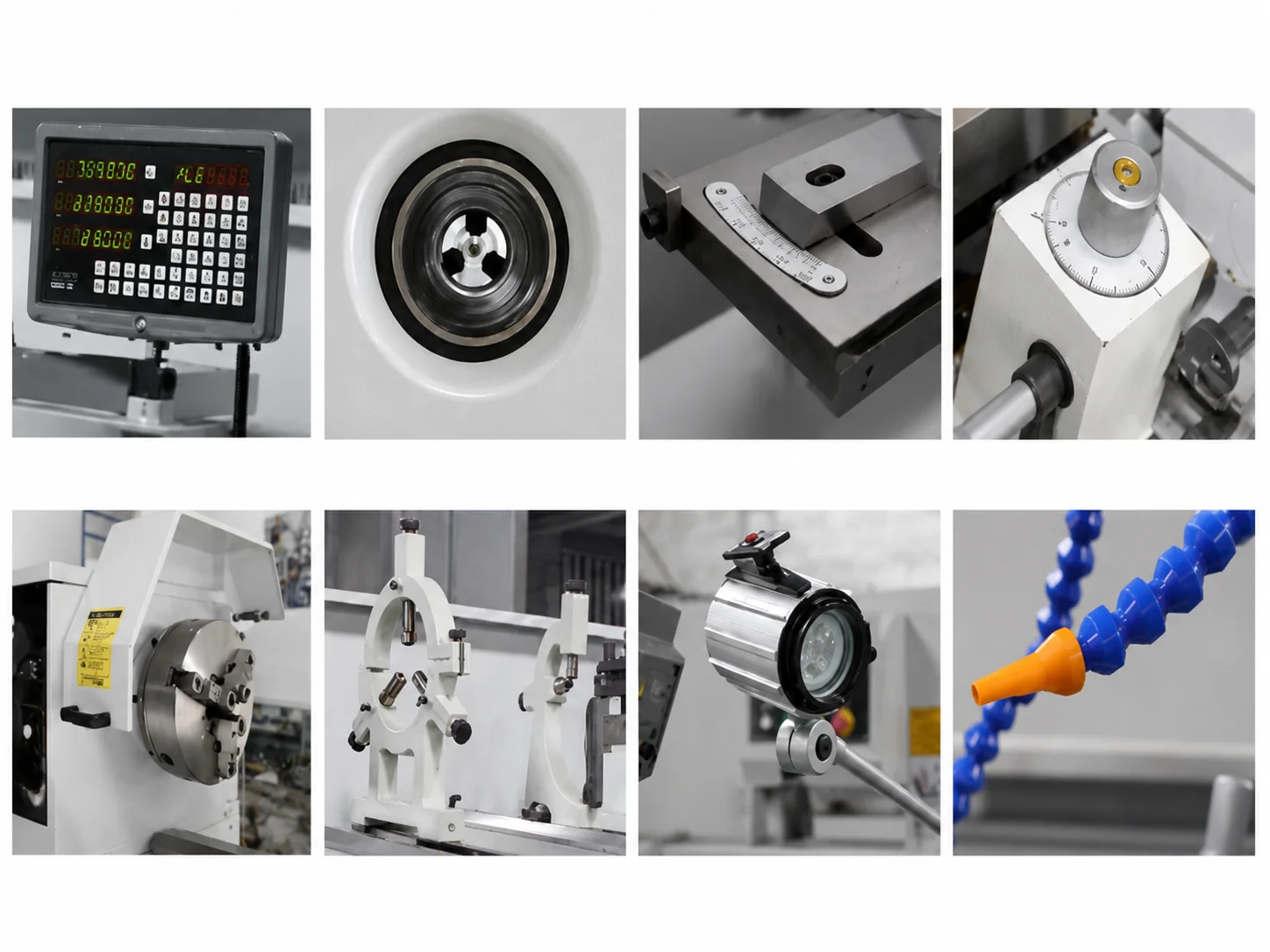

Dotación incluida
- Visualizador digital de dos reglas.
- Mandril de 12” autocentrante de 3 mordazas.
- Mandril independiente de 19.5” de 4 mordazas.
- Plato de arrastre de 24.5”.
- Indicador de carátula para roscas.
- Lámpara de luz halógena.
- Puntos fijos para husillo principal y contrapunta.
- Camisa para el husillo principal.
- Lunetas fija y móvil.
Aplicaciones recomendadas
El torno paralelo CJ6280QC x 3000 es recomendado para empresas que requieren una máquina robusta para mecanizar piezas de gran longitud, alto diámetro o componentes metálicos de trabajo industrial.
Puede utilizarse en:
- Talleres metalmecánicos.
- Mantenimiento industrial.
- Fabricación de ejes y componentes cilíndricos.
- Reparación de piezas industriales.
- Procesos de roscado.
- Mecanizado de piezas de gran diámetro.
- Fabricación y ajuste de repuestos.
- Empresas de producción metalmecánica.
