Descripción
CNC-80-RLRAE: Dobladora de tubos CNC eléctrica de gran capacidad para curvado L&R

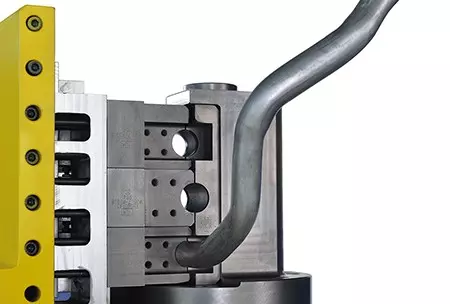

Diseñada para exigencias industriales pesadas, la dobladora CNC-80-RLRAE es una máquina totalmente eléctrica con capacidad de curvado a izquierda y derecha. Gracias a su cabezal rotativo inteligente, este modelo permite realizar piezas simétricas complejas sin necesidad de reposicionar el tubo ni cambiar herramientas.
La CNC-80-RLRAE se destaca en aplicaciones donde se requieren diámetros grandes, precisión de repetición constante y producción en serie: desde estructuras metálicas en mobiliario hasta sistemas de tubería hidráulica, automoción, aeronáutica y arquitectura.
Características sobresalientes:
-
Admite tubos de acero dulce de hasta 80 mm de diámetro exterior y 2.3 mm de espesor.
-
Curvado bilateral sin intervención manual gracias a su sistema CNC y cabezal giratorio.
-
Amplio rango de radios de curvatura (20 a 200 mm).
-
Alta precisión en todas las fases del proceso: alimentación, rotación y curvado.
-
Integración de servomotores REXROTH, reconocidos por su durabilidad y control exacto.
Ventajas competitivas:
-
Curvado bidireccional ideal para diseños simétricos y tridimensionales.
-
Soporte para geometrías con radios múltiples y diferencias de hasta 90 mm.
-
Productividad asegurada por su estructura robusta y sistema de servomotores.
-
Excelente para líneas de producción automatizadas o células robotizadas.
-
Precisión de ±0.05 mm para garantizar repetibilidad sin retrabajos.
Ficha técnica Máquina Dobladora de tubos CNC-80-RLRAE
| Model | CNC-80-RLRAE | |
|---|---|---|
| Max. tube o.d. bending capacity(Mild steel CLR1.5D) (mm) | 80×2.3 | |
| Range of CLR (mm) | 20-200 | |
| Max. bending radius difference (mm) | 90 | |
| Max. bending angle (°) | 190 | |
| Mandrel working distance (mm) | 2500 | |
| Manufacture speed | Max. Tube feeding speed (mm/sec) | 1142 |
| MAX. Tube rotation speed (mm/sec) | 321 | |
| Max. Tube bending speed (mm/sec) | 105 | |
| Repeatability | Tube feeding Precision (mm) | ± 0.05 |
| Tube rotation Precision (mm) | ± 0.05 | |
| Tube bending Precision (mm) | ± 0.05 | |
| Overall weight (Kgs) | 14150 | |
| Machine length (mm) | 6384 | |
| Machine width (mm) | 2266 | |
| Machine height (mm) | 1877 | |
| Operating height (mm) | 1164 | |
-
Motorización: Servomotores ROXROTH
Aplicaciones recomendadas:
-
Sistemas de escape y chasises para vehículos
-
Tuberías HVAC industriales
-
Muebles tubulares de gran escala
-
Componentes arquitectónicos
-
Estructuras aeronáuticas
¿Buscas potencia y precisión para tubos de gran diámetro?
La CNC-80-RLRAE ofrece tecnología avanzada para el doblado CNC con eficiencia y rendimiento. Consulta disponibilidad y cotiza con Aeromaquinados.
