Descripción

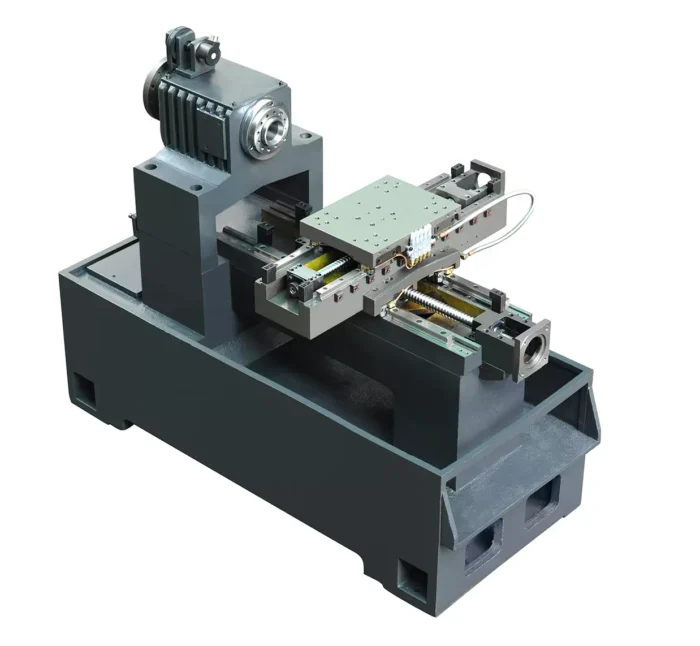

- El cuerpo completo de la máquina simétrica bilateralmente y el diseño del cabezal aumentan la rigidez en todos los movimientos de la máquina. Una característica adicional adicional es la fundición dimensional compacta, que mantiene un rendimiento avanzado en un espacio más pequeño. El torno portaherramientas CNC de bancada plana FL300 incluye una gran capacidad en un espacio reducido. La característica más exclusiva del torno de herramientas de grupo CNC de cama plana FL300 es la mesa de trabajo/placa de grupo extendida con 355 mm de recorrido de alimentación transversal. Esto proporciona una gran capacidad para montar y colocar una gran cantidad de bloques de conjuntos separados con herramientas.
- Las guías lineales están protegidas por protecciones telescópicas de acero inoxidable; brindan la máxima protección contra las virutas y el refrigerante y prolongan la vida útil de la máquina.
- Servomotores y accionamientos en ejes X/Z. El husillo puede ser accionado por VFD o Servo.
- Los tornillos de bolas montados en el centro se colocan entre las guías de la cama, lo que minimiza la torsión lateral y la fricción. Proporciona un funcionamiento más frío, una mejor eficiencia dinámica y una vida más larga.
- Están disponibles varios sistemas de control, mandriles y portaherramientas. Altamente configurable para adaptarse a sus necesidades.
Ficha técnica
FL300 Z-Mat | |
---|---|
Capacity | |
Chuck Size: | Chuck/ Collet: Pneumatic Collet, *Hydraulic Collet, *Chuck 6" |
Max.Swing Dia. Over Bed: | Ø300mm |
Max. Workpiece Length: | 300mm, 180(chuck), *260(chuck) |
Max. Swing Dia. Over Slide: | Ø120mm |
Spindle | |
Spindle Bore: | Ø48mm |
Max. Bar Capacity: | Ø40mm |
Spindle Nose: | A2-5 |
Max. Spindle speed: | 3000rpm, *4500rpm |
Spindle Power: | 3.7/5.5 kW, *5.5/7.5kW |
Spindle Bore: | *Ø55mm |
Max. Bar Capacity: | *Ø46mm |
Spindle Nose: * | A2-5 |
Max. Spindle speed: | *2500rpm, *4500rpm, *5000rpm |
Spindle Power: | 3.7/5.5 kW, *5.5/7.5kW |
Spindle Bore: | *Ø62mm |
Max. Bar Capacity: | *Ø52mm |
Spindle Nose: | *A2-6 |
Max. Spindle speed: | *2000rpm, *4000rpm |
Spindle Power: | 3.7/5.5 kW, *5.5/7.5kW |
Axis | |
X Axis Travel: | 350mm |
Z axis travel: | 300mm |
X/Z axis rapid traverse: | 25/15m/min, *25/25m/min |
Tools | |
Toolpost type: Gang type tools, *4-Station toolpost, *8-Station turret | |
No. of tool stations: | 4-10 |
Tailstock | N/ A |
Others | |
Bed Type/guideway: | Flat/LM |
Power Capacity: | 9kVA |
Overall Dimension(L×W×H): | 1700x1200x1550mm |
Weight(about): | 1800Kg |
