Descripción

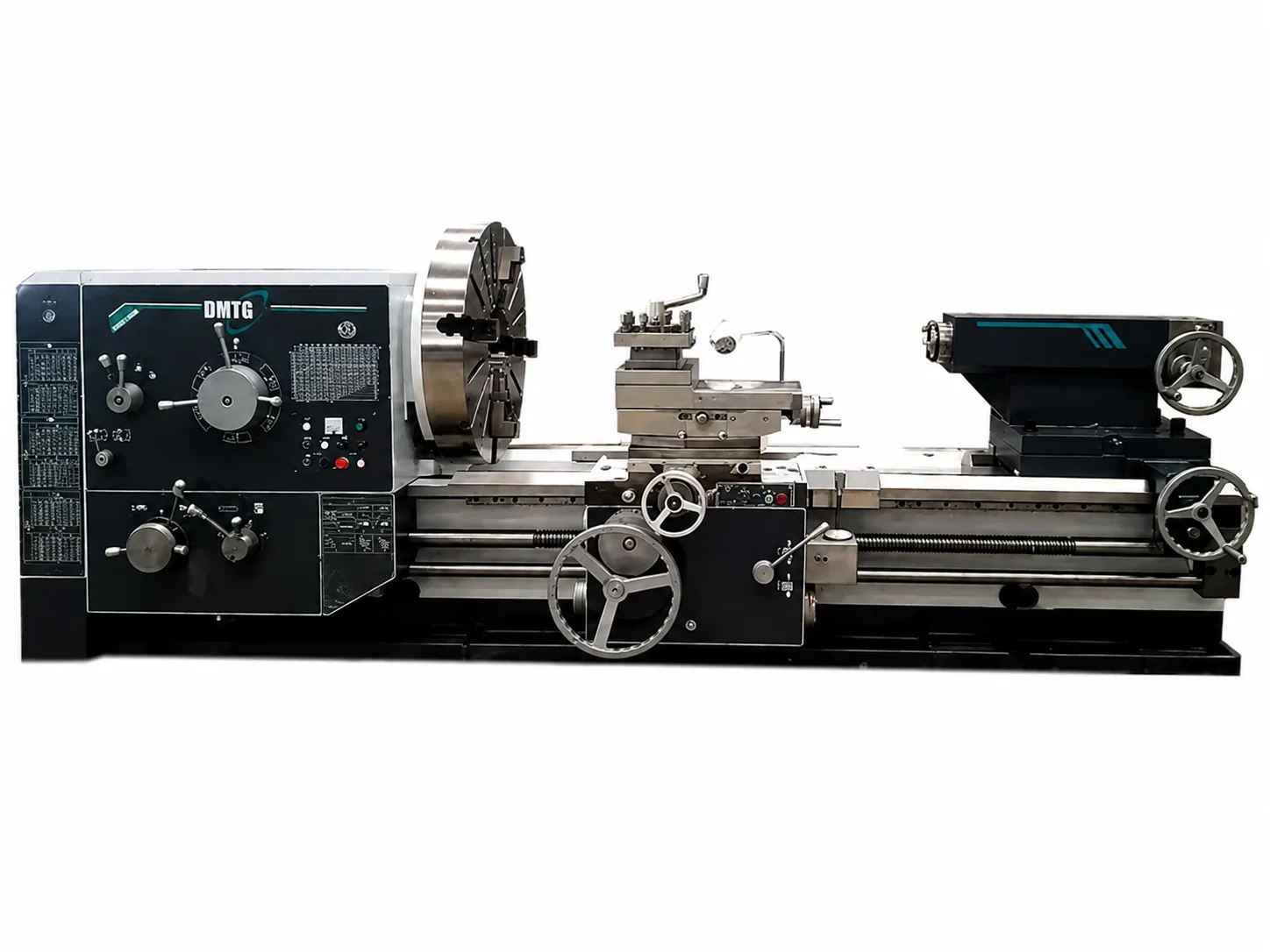

El torno paralelo CW61100M x 3000 está diseñado para trabajos de mecanizado industrial pesado en piezas de gran tamaño y alto peso. Es una máquina recomendada para empresas metalmecánicas, talleres de mantenimiento, fabricación de componentes industriales, reparación de ejes, mecanizado de piezas cilíndricas y procesos que requieren alta capacidad entre puntos.
Gracias a su volteo sobre bancada de 1000 mm, distancia entre puntos de 3000 mm y capacidad máxima de carga de 2500 kg, este torno permite trabajar componentes robustos con estabilidad y precisión. Su husillo de 130 mm y motor principal de 22 kW lo convierten en una alternativa adecuada para operaciones exigentes de torneado, roscado y mecanizado de grandes diámetros.
Construcción robusta para mecanizado pesado
El CW61100M x 3000 incorpora bancada endurecida de 50 HRc, piñones templados por inducción, bomba de lubricación, sistema de refrigeración, sistema de lubricación y elementos de seguridad en tapas. Estas características aportan rigidez, durabilidad y confiabilidad en procesos de trabajo industrial.
Además, incluye copa independiente de 4 mordazas, luneta fija y móvil, avances rápidos y manuales de instrucciones, facilitando la operación en aplicaciones de alta exigencia.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Modelo | CW61100M x 3000 |
| Volteo sobre la bancada | 1000 mm |
| Volteo sobre el coche | 630 mm |
| Distancia entre puntos | 3000 mm |
| Máxima capacidad de carga | 2500 kg |
| Ancho de la bancada | 755 mm |
| Tipo de husillo | A2-15 |
| Diámetro del husillo | 130 mm |
| Velocidades del husillo | 3.16–315 rpm / 18 velocidades |
| Recorrido transversal | 500 mm |
| Recorrido transversal superior | 200 mm |
| Diámetro de la contrapunta | Φ 160 mm |
| Recorrido de la contrapunta | 300 mm |
| Cono de contrapunta | MT6 |
| Roscas métricas | 1–120 mm / 52 pasos |
| Roscas en pulgadas | 1/4–43 T.P.I / 26 pasos |
| Pasos modulares | 0.5–60 mm / 46 pasos |
| Pasos Diametral Pitch | 1/2–60 / 49 pasos |
| Pasos Diametral Pitch | 28–1 D.P. / 24 pasos |
| Avance longitudinal | 0.1–12 mm/r |
| Motor principal | 22 kW |
| Peso | 11000 kg |
| Medidas de la máquina | 5950 x 1855 x 1890 mm |
Características principales
- Torno paralelo industrial para mecanizado pesado.
- Volteo sobre bancada de 1000 mm.
- Volteo sobre el coche de 630 mm.
- Distancia entre puntos de 3000 mm.
- Capacidad máxima de carga de 2500 kg.
- Ancho de bancada de 755 mm.
- Tipo de husillo A2-15.
- Diámetro de husillo de 130 mm.
- Rango de velocidades de husillo de 3.16 a 315 rpm.
- 18 velocidades de husillo.
- Recorrido transversal de 500 mm.
- Recorrido transversal superior de 200 mm.
- Cono de contrapunta MT6.
- Motor principal de 22 kW.
- Peso de 11000 kg.
Dotación incluida
- Husillo de 130 mm.
- Avances rápidos para desplazamientos ágiles durante la operación.
- Bancada endurecida 50 HRc.
- Piñones templados por inducción.
- Bomba de lubricación.
- Switch de seguridad.
- Micro switches en todas las tapas.
- Copa independiente de 4 mordazas.
- Luneta fija y móvil.
- Sistema de refrigeración.
- Sistema de lubricación.
- Manuales de instrucciones.
Aplicaciones recomendadas
El torno paralelo CW61100M x 3000 es recomendado para empresas que necesitan mecanizar piezas de gran tamaño, alto peso o grandes diámetros.
Puede utilizarse en:
- Talleres metalmecánicos industriales.
- Fabricación de ejes y componentes cilíndricos.
- Mantenimiento de maquinaria pesada.
- Reparación de piezas industriales.
- Mecanizado de grandes diámetros.
- Procesos de roscado industrial.
- Fabricación de repuestos.
- Empresas de producción y mantenimiento metalmecánico.
