Descripción
El torno paralelo 6250B-1500 está diseñado para procesos de mecanizado convencional en talleres metalmecánicos, áreas de mantenimiento industrial y empresas que requieren fabricar, reparar o ajustar piezas metálicas con precisión.
Su configuración permite trabajar operaciones de torneado, roscado y mecanizado de componentes cilíndricos de diferentes longitudes y diámetros. Cuenta con volteo sobre bancada de 500 mm, volteo sobre el coche de 300 mm y distancia entre puntos de 1500 mm, lo que lo convierte en una alternativa versátil para trabajos industriales de mediana capacidad.

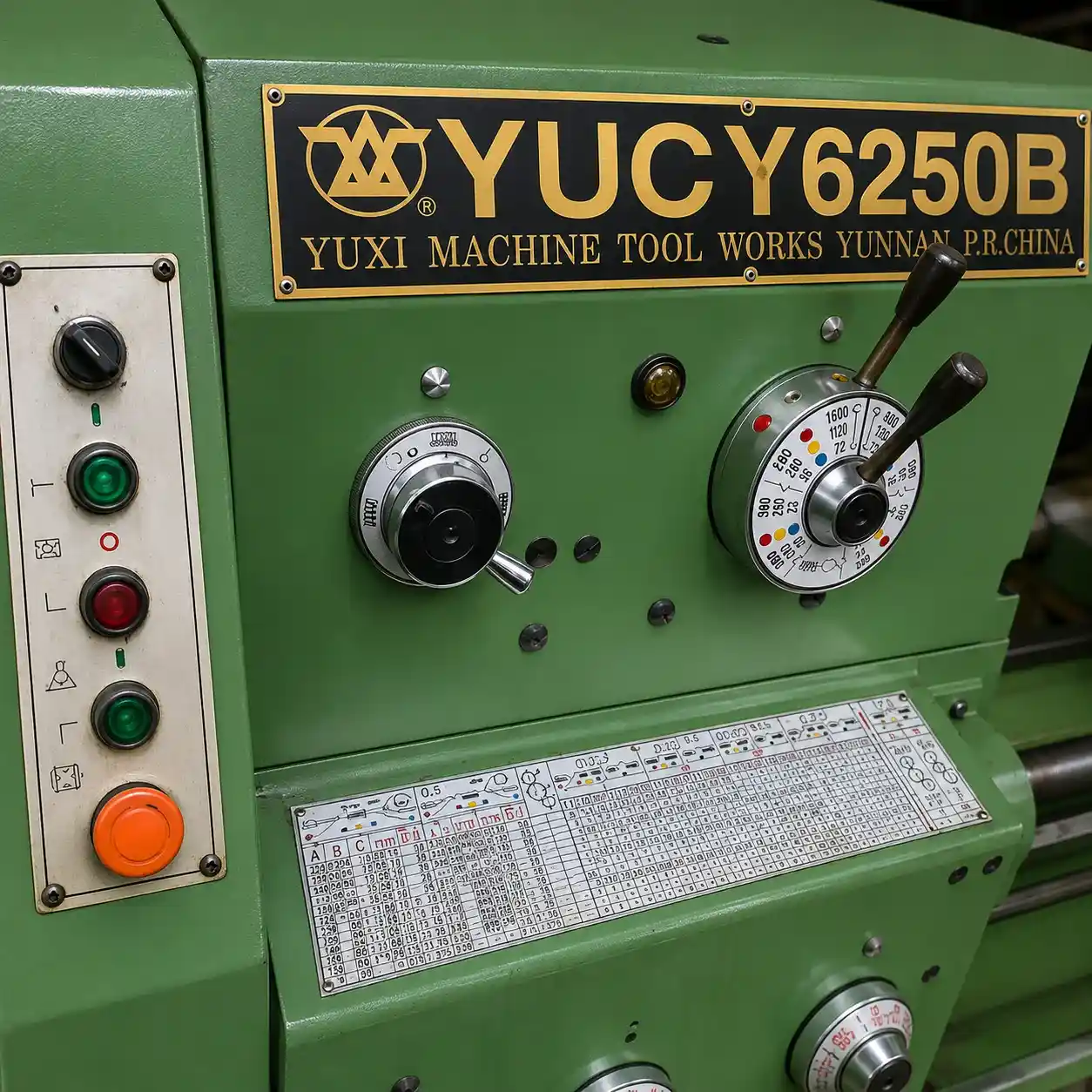

Además, el torno incorpora husillo tipo D8 de 80 mm de diámetro, 24 velocidades entre 9 y 1600 rpm, torreta convencional para herramienta de 25 x 25 mm y motor principal de 7.5 kW. Esta configuración permite adaptarse a diferentes materiales, diámetros y necesidades de mecanizado.
Construcción y operación industrial

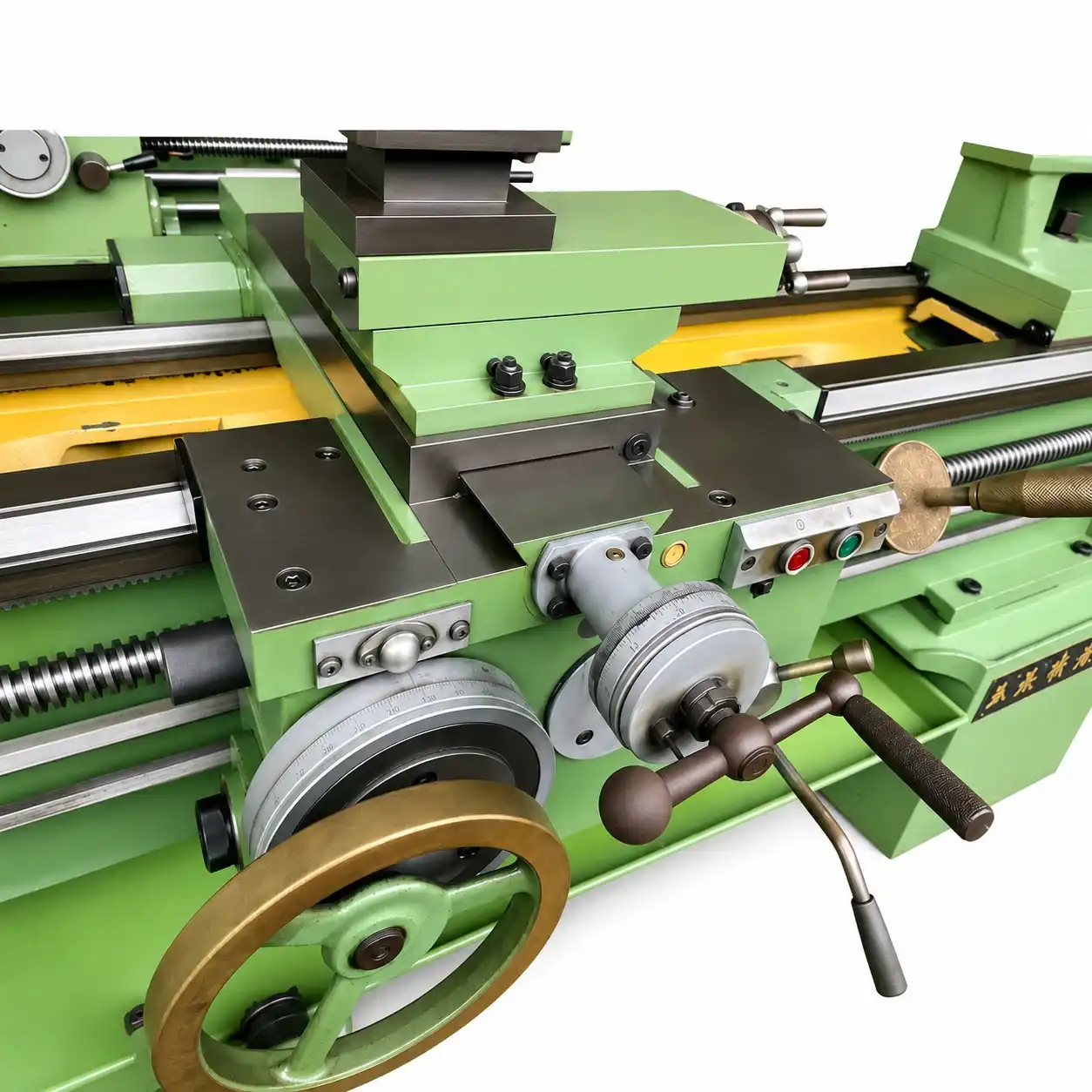

El torno paralelo 6250B-1500 cuenta con elementos orientados a mejorar la seguridad, estabilidad y facilidad de operación. Entre sus características se encuentran freno de pie, cubierta de seguridad para mandril, bomba de lubricación, switch de seguridad, tope mecánico, clutch para embrague de velocidades y rápidos en los ejes X/Y.
También incluye una dotación completa para operación, ajuste e instalación, como visualizador digital de dos reglas, mandril autocentrante de 3 mordazas, mandril independiente de 4 mordazas, plato de arrastre, indicador de carátula para roscas, lunetas, niveladores, pernos de anclaje, llaves de servicio y manual de operaciones.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Modelo | 6250B-1500 |
| Volteo sobre la bancada | 500 mm |
| Volteo sin el escote | 710 mm |
| Volteo sobre el coche | 300 mm |
| Distancia entre puntos | 1500 mm |
| Longitud del escote | 240 mm |
| Tipo de husillo | D8 |
| Diámetro del husillo | 80 mm |
| Conicidad del husillo | Φ 90 mm / 1:20 |
| Velocidades del husillo | 9–1600 rpm / 24 velocidades |
| Rango de roscas métricas | 0.5–224 mm / 48 pasos |
| Roscas en pulgadas | 72–1/8 T.P.I / 48 pasos |
| Rango modular | 0.5–112 MOD / 45 pasos |
| Rango diametral | 56–1/4 DP / 45 pasos |
| Avances longitudinales | 0.028–6.43 mm/rev |
| Avances transversales | 0.012–2.73 mm/rev |
| Tipo de torreta | Convencional |
| Tamaño de herramienta | 25 x 25 mm |
| Cono de contrapunta | Morse MT5 |
| Diámetro de la camisa | 75 mm |
| Avance de la contrapunta | 150 mm |
| Motor principal | 7.5 kW |
| Bomba de refrigeración | 60 W |
| Peso bruto | 2500 kg |
| Medidas | 3125 x 1077 x 1315 mm |
Características principales
- Torno paralelo convencional para mecanizado industrial.
- Volteo sobre bancada de 500 mm.
- Volteo sin escote de 710 mm.
- Distancia entre puntos de 1500 mm.
- Husillo tipo D8 de 80 mm de diámetro.
- Rango de velocidades de 9 a 1600 rpm.
- 24 velocidades de husillo.
- Roscado métrico, en pulgadas, modular y diametral.
- Torreta convencional para herramienta de 25 x 25 mm.
- Cono de contrapunta Morse MT5.
- Motor principal de 7.5 kW.
- Peso bruto de 2500 kg.
Dotación incluida
- Visualizador digital de dos reglas.
- Mandril autocentrante de 3 mordazas.
- Mandril independiente de 4 mordazas.
- Plato de arrastre.
- Indicador de carátula para roscas.
- Lámpara de luz halógena.
- Punto fijo para husillo.
- Camisa para el husillo.
- Luneta móvil.
- Luneta fija pequeña.
- Luneta fija grande.
- Pernos de anclaje.
- 6 niveladores.
- Llave para torreta.
- Llave para copa.
- Llave para sujeción de copa.
- Llave de copa para luneta fija.
- 2 llaves tipo C.
- Manual de operaciones.
Aplicaciones recomendadas
El torno paralelo 6250B-1500 es recomendado para empresas que requieren una máquina robusta para procesos de mecanizado convencional, fabricación de piezas, reparación de componentes y trabajos de mantenimiento industrial.
Puede utilizarse en:
- Talleres metalmecánicos.
- Mantenimiento industrial.
- Fabricación de piezas cilíndricas.
- Reparación de ejes y componentes mecánicos.
- Procesos de roscado.
- Ajuste y fabricación de repuestos.
- Producción de piezas de mediana capacidad.
- Centros de formación técnica e industrial.
