Descripción

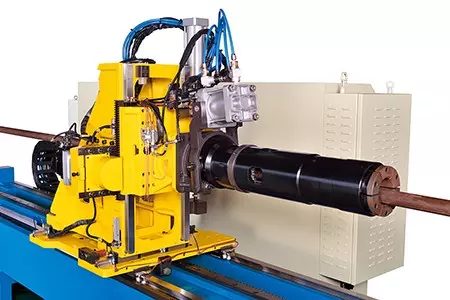

La CNC-101MS-AE es una máquina dobladora de tubos CNC totalmente eléctrica con sistema multieje y servomotores YASKAWA, diseñada para aplicaciones de alta precisión en el curvado de tubos metálicos. Utiliza un avanzado sistema de control CNC con software desarrollado por Ying Han sobre plataforma Windows, que permite una operación intuitiva, simulación 3D de las piezas a trabajar y funciones de paso a paso para garantizar una operación segura y eficiente.
Gracias a su capacidad de curvado para tubos de hasta 100 mm de diámetro y 2.8 mm de espesor, y su excelente repetibilidad de ±0.05 mm, esta máquina es ideal para sectores que requieren altos estándares de calidad como el automotriz, aeroespacial, estructuras metálicas, mobiliario de diseño y componentes industriales.
Ofrece una velocidad de alimentación de hasta 653.4 mm/seg y velocidad de curvado de 42.8 mm/seg, lo que mejora significativamente la productividad. Su diseño robusto, combinado con tecnología de vanguardia, convierte a la CNC-101MS-AE en una solución confiable para la producción continua y automatizada de piezas tubulares complejas.
| Machine Name | CNC-101MS-AE | |
|---|---|---|
| Max. tube o.d. bending capacity(Mild steel CLR1.5D) (mm) | 100×2.8 | |
| Range of CLR (mm) | 30-250 | |
| Max. bending radius difference (mm) | 100 | |
| Max. bending angle (°) | 190 | |
| Mandrel working distance (mm) | 4000 | |
| Manufacture speed | Max. Tube feeding speed (mm/sec) | 653.4 |
| MAX. Tube rotation speed (mm/sec) | 697.3 | |
| Max. Tube bending speed (mm/sec) | 42.8 | |
| Repeatability | Tube feeding Precision (mm) | ± 0.05 |
| Tube rotation Precision (mm) | ± 0.05 | |
| Tube bending Precision (mm) | ± 0.05 | |
| Overall weight (Kgs) | 9620 | |
| Machine length (mm) | 8094 | |
| Machine width (mm) | 2132 | |
| Machine height (mm) | 2071 | |
| Operating height (mm) | 1289 | |
