Descripción

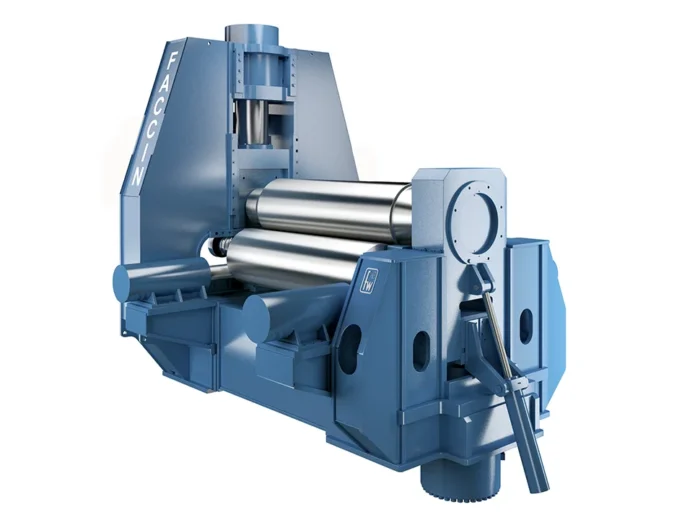

Máquina roladora de placas con 3 rodillos Faccin HAV
La Faccin HAV es una máquina roladora de placas con 3 rodillos de geometría variable, diseñada para procesos industriales de curvado y precurvado de chapas metálicas que requieren alta potencia, precisión y versatilidad. Esta serie está orientada a producciones medio-pesadas y pesadas, donde se necesita trabajar placas de diferentes espesores con control estable del proceso y alta calidad en el resultado final.
A diferencia de una roladora convencional de 3 rodillos, la Faccin HAV incorpora una configuración de geometría variable que permite mover los tres rodillos de forma independiente. El rodillo superior se desplaza verticalmente, mientras que los rodillos inferiores se mueven horizontalmente, lo que permite ajustar la distancia entre los puntos de curvado según las necesidades de cada pieza.
Geometría variable para mayor control del curvado
El principal diferencial de la Faccin HAV es su sistema de 3 rodillos con geometría variable, una solución que permite adaptar la posición de los rodillos al tipo de trabajo, espesor de placa y radio requerido. Esta configuración funciona de manera similar a una prensa plegadora con matriz inferior de apertura variable, permitiendo modificar la distancia entre los puntos de flexión o curvado.
Cuando se reduce al mínimo la distancia entre los rodillos inferiores, la máquina logra una excelente tracción de la lámina y un precurvado de mayor calidad, reduciendo la longitud de la parte recta. En cambio, al aumentar la distancia entre los rodillos inferiores, la HAV puede alcanzar una gran capacidad de curvado para placas de mayor espesor.
Curvado y precurvado de placas medio-pesadas
La máquina roladora de placas con 3 rodillos Faccin HAV está diseñada para realizar operaciones de curvado y precurvado de forma rápida, segura y precisa. La ficha técnica destaca que esta serie ofrece un rendimiento equivalente al de máquinas de 4 rodillos, por lo que representa una alternativa competitiva para empresas que necesitan alta capacidad de trabajo con una configuración de 3 rodillos.
Su fase de precurvado rápido y seguro, junto con la posibilidad de alimentación horizontal, permite integrar mesas de alimentación automáticas y sistemas de centrado. Esto facilita la manipulación de placas de gran formato y mejora la eficiencia en procesos repetitivos de fabricación industrial.
Rodillos móviles y precisión electrónica
Todos los modelos de la serie HAV incorporan el sistema EPS, encargado del control electrónico sincronizado del paralelismo de los rodillos. Este sistema permite mantener tolerancias inferiores a 0,2 mm, con una precisión estable en el tiempo, ya que no depende del desgaste mecánico ni de retrasos propios de la transmisión hidráulica.
La combinación de componentes de alta calidad, el sistema hidráulico Hi-Tech de Faccin y el sistema EPS convierte a la Faccin HAV en una de las roladoras tecnológicamente más avanzadas dentro de su categoría. Esta precisión es especialmente importante cuando se fabrican piezas cilíndricas, virolas, conos o componentes donde la regularidad del radio y el control dimensional son factores críticos.
Superficie de trabajo de altura reducida
Gracias a la posición horizontal de los cilindros encargados del movimiento del rodillo inferior, la Faccin HAV cuenta con una superficie de trabajo de altura reducida. Esta característica puede eliminar la necesidad de cimentaciones especiales incluso en máquinas con capacidad de hasta 40 mm, dependiendo de la configuración seleccionada.
Esta ventaja facilita la instalación de la máquina en plantas industriales y talleres metalmecánicos, ya que reduce obras adicionales, simplifica la integración en el área de producción y favorece una operación más cómoda para el personal técnico.
Capacidad para espesores altos
La serie HAV está diseñada para el curvado de láminas y placas de alto espesor. Según la ficha técnica, los modelos de esta serie son una solución adecuada para doblar láminas de hasta 300 mm de espesor, de acuerdo con la configuración y los requerimientos específicos del proyecto.
La tabla técnica del modelo incluye distintas configuraciones con largos de rodillos de 2550 mm, 3100 mm y 4050 mm, además de capacidades de curvado y precurvado en acero y acero inoxidable. Esto permite seleccionar la versión más adecuada según el tipo de material, espesor, ancho de placa y diámetro final requerido.
Equipamiento estándar de la Faccin HAV
La Faccin HAV incorpora equipamiento estándar orientado a precisión, seguridad y control del proceso de curvado:
- Geometría variable con 3 rodillos móviles.
- Guías lineales para la traslación del rodillo.
- Rodillos templados y pulidos.
- Dispositivo para curvado cónico.
- Sistema de balanceado electrónico EPS.
- Sistema de frenado especial para un precurvado óptimo.
- Paquete Faccin Advantage / FaccinAp.
- Consola de control móvil montada sobre ruedas.
- Sistema de lubricación centralizada.
- Unidad de control numérico Siemens.
- Barrera de emergencia alrededor de la máquina.
- Máquina certificada CE.
Este conjunto de elementos permite trabajar placas metálicas con estabilidad, precisión y seguridad, manteniendo un control confiable durante todo el ciclo de curvado.
Equipamiento opcional disponible
Para procesos que requieren mayor automatización o integración en líneas de producción, la Faccin HAV puede configurarse con diferentes opciones adicionales:
- Sistemas automáticos de carga y descarga.
- Tabla de alimentación motorizada.
- Expulsor automático.
- Soportes centrales y laterales.
- Preparación para curvado en caliente.
- Sistema de soldadura integrado.
- Colores especiales.
Estas opciones permiten adaptar la máquina a necesidades específicas de producción, mejorar la manipulación de placas pesadas y optimizar el flujo de trabajo en procesos industriales de curvado.
Aplicaciones industriales
La máquina roladora de placas con 3 rodillos Faccin HAV es adecuada para empresas que fabrican piezas curvas, cilindros, virolas, conos y componentes metálicos de gran formato. Por su capacidad de curvado, precurvado y ajuste variable de los rodillos, puede utilizarse en sectores como:
- Caldererías industriales.
- Fabricación de tanques y depósitos.
- Producción de silos.
- Fabricación de tuberías y virolas.
- Industria metalmecánica pesada.
- Estructuras metálicas.
- Componentes para maquinaria industrial.
- Proyectos donde se requiere curvado de placas de alto espesor.
Una roladora de placas potente, precisa y versátil
La Faccin HAV es una solución recomendada para empresas que necesitan una roladora de placas con 3 rodillos capaz de combinar potencia, precisión y flexibilidad operativa. Su sistema de geometría variable permite adaptar el comportamiento de la máquina a cada trabajo, optimizar el precurvado, mejorar la tracción de la lámina y alcanzar altas capacidades de curvado en placas de gran espesor.
Por su configuración técnica, control electrónico y opciones de automatización, la Faccin HAV es una alternativa sólida para procesos industriales donde la calidad del curvado, la productividad y la confiabilidad de la máquina son factores decisivos.
